آیا واشر حلقه ای می تواند فشار بالا و دمای بالا را تحمل کند؟

در صنایع نفت، گاز و حفاری، عملکرد آب بندی مستقیماً بر ایمنی تجهیزات و راندمان تولید تأثیر می گذارد. واشرهای حلقه ای که به طور خاص برای محیط های پر فشار و دمای بالا طراحی شده اند، به طور گسترده در تجهیزات تولید نفت و گاز و تاسیسات حفاری استفاده می شوند. با این حال، بسیاری از مهندسان و خریداران شرکتی هنوز در تعجب هستند: "آیا واشرهای اتصال حلقه ای واقعاً می توانند تحت شرایط شدید به طور قابل اعتماد عمل کنند؟"
این مقاله یک تحلیل جامع از پنج جنبه ارائه می دهد: اصول طراحی، خواص مواد، استانداردها و مشخصات، موارد کاربردی عملی و توصیه های انتخاب برای پاسخ به این سوال.

1. اصول طراحی واشرهای حلقه ای

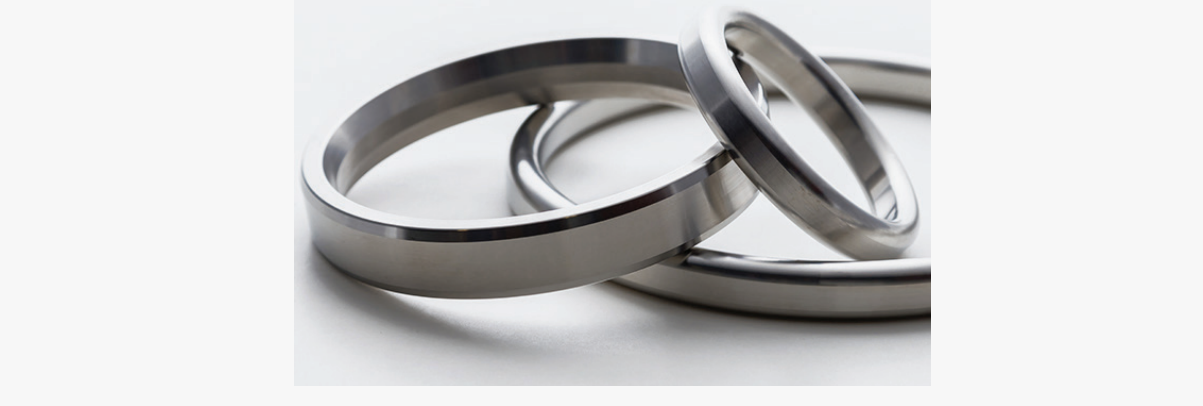

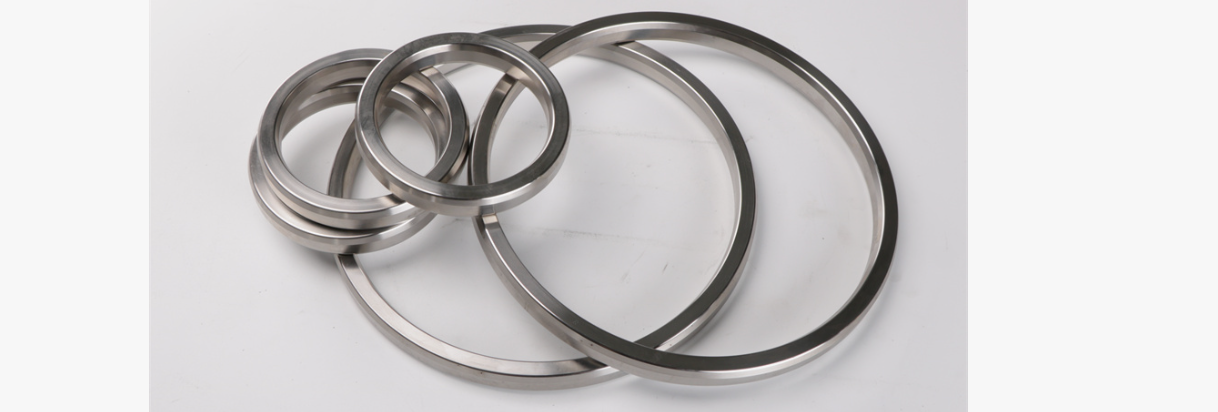

واشرهای حلقه ای که به عنوان واشرهای RTJ (Ring Type Joint) نیز شناخته می شوند، اجزای آب بندی خاصی هستند که از طریق فشار مکانیکی به آب بندی کارآمدی می رسند. اصول طراحی اصلی آنها عبارتند از:

آب بندی فشار ناشی از پیچ
در حین نصب، پیچ‌ها فشار یکنواختی را به فلنج وارد می‌کنند و باعث می‌شوند بخش فلزی نرم‌تر واشر مفصل حلقه به شکاف‌های کوچک روی سطح فلنج جریان پیدا کند، بنابراین یک مهر و موم تماس فلز به فلز محکم و قابل اعتماد تشکیل می‌دهد.

آب بندی فلز به فلز
بر خلاف واشرهای نرم سنتی، واشرهای اتصال حلقه ای برای آب بندی به جریان فلز و تغییر شکل پلاستیکی متکی هستند و در شرایط فشار بالا و دمای بالا پایداری خود را حفظ می کنند و کمتر مستعد تغییر شکل فشاری یا نشتی هستند.

طراحی مکانیکی تطبیقی
طراحی مقطعی واشر حلقه حلقه دقیقاً برای انطباق با زبری سطح و توزیع تنش مواد مختلف فلنج محاسبه شده است و عملکرد آب بندی قابل اعتماد طولانی مدت را در شرایط کاری شدید تضمین می کند.

این طراحی منحصر به فرد، واشرهای حلقه ای را به گزینه ای مطلوب برای آب بندی با فشار و دمای بالا در صنایع نفت، گاز و شیمیایی تبدیل می کند.

2. خواص مواد، مقاومت در برابر فشار و دمای بالا را تعیین می کند
عملکرد فشار بالا و دمای بالا واشرهای اتصال حلقه ارتباط نزدیکی با مواد مورد استفاده دارد. مواد متداول عبارتند از:

فلزات نرم: مانند مس، آلومینیوم برنز، فولاد نرم یا آلیاژهای مبتنی بر نیکل که دارای خاصیت انعطاف پذیری و آب بندی خوبی هستند.

فولاد آلیاژی با دمای بالا: مقاوم در برابر حرارت و مقاوم در برابر خوردگی، حفظ استحکام در شرایط عملیاتی با دمای بالا.

ویژگی های مواد به طور مستقیم بر مقاومت فشار و دمای واشرهای اتصال حلقه تأثیر می گذارد. به عنوان مثال، تحت استانداردهای API 6A و ASME B16.20، واشرهای حلقه ای که با مواد و ابعاد خاص طراحی شده اند، می توانند فشارهای صدها بار و دمای صدها درجه سانتیگراد را تحمل کنند و نیازهای عملیاتی سختگیرانه تجهیزات سر چاه نفت و گاز، سر مته ها و خطوط لوله را برآورده کنند.

3. مشخصات استاندارد قابلیت اطمینان را تضمین می کند
برای اطمینان از قابلیت اطمینان واشر حلقه در محیط های پر فشار و دمای بالا، چندین استاندارد صنعتی بین المللی و داخلی ایجاد شده است:

API 6A: استاندارد برای شیرها و تجهیزات سرچاهی در صنعت نفت و گاز که درجه بندی فشار، ابعاد و نیازهای مواد را پوشش می دهد.

API 17D: استاندارد برای تجهیزات زیر دریا، تضمین عملکرد آب بندی در محیط های زیر آب با فشار بالا.

ASME B16.20: استاندارد برای آب بندی لوله های صنعتی و فلنج، تنظیم کننده ساخت و آزمایش واشرهای حلقه.

با رعایت دقیق این استانداردها، مقاومت فشار، مقاومت در برابر دما، و عملکرد ضد نشتی واشرهای حلقه از نظر مهندسی تأیید شده است و به شرکت‌ها اجازه می‌دهد تا با اطمینان از آنها در تجهیزات حیاتی استفاده کنند.

4. عملکرد واشر حلقه در کاربردهای عملی
تجهیزات سرچاهی نفت و گاز و حفاری
واشر حلقه ای به طور گسترده در سر چاه های فشار بالا، اتصالات لوله حفاری، دریچه های درخت کریسمس و سایر تجهیزات استفاده می شود. اصل آب بندی فلزی آنها حتی تحت تغییرات فشار ناگهانی و دماهای بالا آب بندی را حفظ می کند و از نشت نفت و گاز جلوگیری می کند و ایمنی تولید را تضمین می کند.

خطوط لوله پتروشیمی
در خطوط لوله بخار با دمای بالا یا خطوط لوله که سیالات خورنده را انتقال می دهند، ویژگی های دمای بالا و مقاوم در برابر خوردگی واشر حلقه ای به طور قابل توجهی باعث کاهش حوادث نشت و بهبود قابلیت اطمینان عملیاتی خط لوله می شود.

5. توصیه های انتخاب و نصب
برای استفاده کامل از عملکرد فشار بالا و دمای بالا واشر حلقه، شرکت ها باید به نکات زیر توجه کنند:

واشرها را با توجه به درجه فشار انتخاب کنید
محیط های عملیاتی مختلف فشار و دماهای متفاوتی دارند. بنابراین، الزامات رتبه بندی فشار در استانداردهای API و ASME باید در هنگام انتخاب در نظر گرفته شود.

مواد و ابعاد فلنج را به درستی مطابقت دهید
واشر حلقه باید با مواد سطح فلنج، سختی و ابعاد مطابقت داشته باشد تا از آب بندی موثر فلز به فلز اطمینان حاصل شود.

گشتاور نصب صحیح
اعمال گشتاور پیچ یکنواخت برای اطمینان از آب بندی قابل اعتماد بسیار مهم است. در حین نصب باید از آچار گشتاور طبق رویه های استاندارد استفاده شود.

بازرسی و نگهداری منظم
اگرچه واشرهای اتصال حلقه ای در محیط های پر فشار و دمای بالا عملکرد پایداری دارند، بازرسی منظم سطح فلنج و وضعیت واشر پس از استفاده طولانی مدت برای اطمینان از ادامه عملکرد ایمن هنوز ضروری است.

واشرهای حلقه ای به لطف طراحی منحصر به فرد درزگیر فلزی، مواد با کیفیت بالا، استانداردها و مشخصات سختگیرانه و روش های علمی نصب، می توانند فشار بالا و دمای بالا را تحمل کنند. در تجهیزات نفت، گاز طبیعی، حفاری، و تجهیزات خط لوله با دمای بالا و فشار بالا، واشرهای مشترک حلقه نه تنها آب بندی قابل اعتمادی را ارائه می دهند، بلکه ایمنی تجهیزات و کارایی تولید را نیز به میزان قابل توجهی بهبود می بخشند.
برای کسب و کارها، انتخاب واشرهای حلقه ای با کیفیت بالا که مطابق با استانداردهای API 6A، API 17D و ASME B16.20 باشد و کاملاً از رویه های نصب و نگهداری پیروی کند، برای اطمینان از عملکرد ایمن و روان عملیات های فشار بالا و دمای بالا بسیار مهم است.
