چگونه واشرهای مبدل حرارتی را برای عملکرد مطلوب به درستی نصب کنیم؟

واشر مبدل حرارتی اجزای ضروری هستند که به طور گسترده در صنایع مختلف مانند شیمیایی، دارویی، تولید برق و تهویه مطبوع استفاده می شود. آنها کنترل دما را با انتقال حرارت بین سیالات تسهیل می کنند. اهمیت واشر به عنوان اجزای آب بندی در عملکرد مبدل های حرارتی غیر قابل انکار است. نصب صحیح واشرهای مبدل حرارتی نه تنها یکپارچگی آب بندی تجهیزات را تضمین می کند بلکه عملکرد و طول عمر مبدل حرارتی را نیز به میزان قابل توجهی بهبود می بخشد. این مقاله راهنمایی دقیق در مورد نحوه نصب صحیح واشر مبدل حرارتی برای اطمینان از آب بندی بهینه و راندمان حرارتی در حین کار ارائه می دهد.

1. درک عملکرد واشر مبدل حرارتی
عملکرد اصلی واشرهای مبدل حرارتی ایجاد یک مهر و موم موثر، جلوگیری از نشت رسانه و اطمینان از انتقال گرما روان در مبدل حرارتی است. واشرها همچنین از اختلاط یا آلودگی متقاطع بین رسانه های مختلف جلوگیری می کنند، که در صنایعی مانند تولید شیمیایی و دارویی بسیار مهم است، جایی که جلوگیری از نشت مواد خطرناک بسیار مهم است.

نصب نادرست واشر می تواند منجر به نشت رسانه، کاهش راندمان تبادل حرارت، گرم شدن بیش از حد تجهیزات و حتی خرابی شود. بنابراین، اطمینان از نصب صحیح واشر برای حفظ عملکرد مناسب تجهیزات ضروری است.

2. کار مقدماتی قبل از نصب واشر مبدل حرارتی
قبل از نصب صحیح واشر مبدل حرارتی، آماده سازی کامل از جمله جنبه های زیر ضروری است:

(1) بررسی مواد واشر و مشخصات

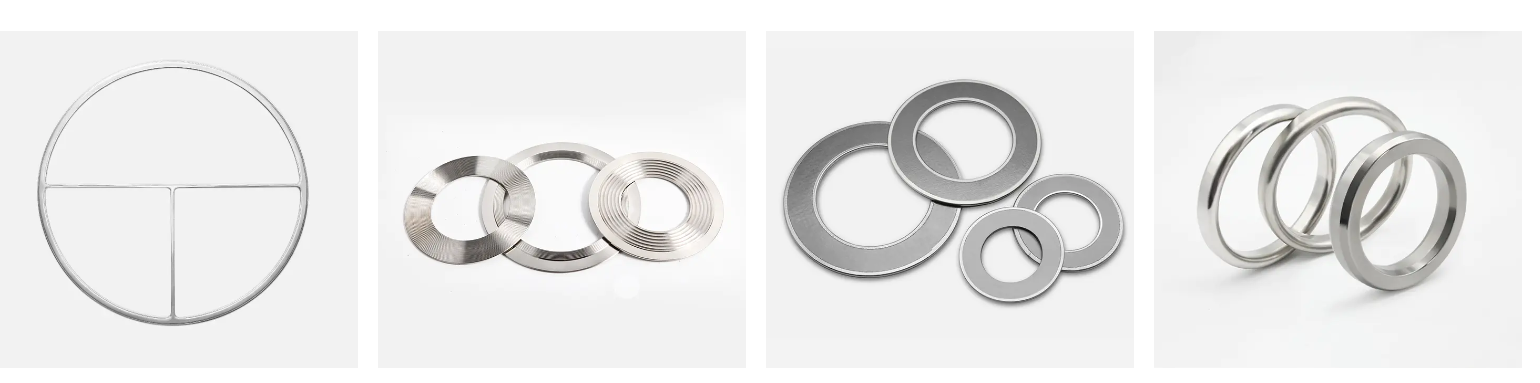

مواد واشر مبدل حرارتی باید بر اساس محیط عملیاتی تجهیزات، خواص رسانه، دما و شرایط فشار انتخاب شود. مواد متداول واشر مبدل حرارتی شامل واشرهای لاستیکی، واشرهای فلزی، واشرهای گرافیتی انعطاف پذیر و واشرهای PTFE هستند. هنگام انتخاب واشر، دما، فشار و مقاومت شیمیایی قابل استفاده آن باید تایید شود. فقط مواد مناسب می تواند عملکرد پایدار طولانی مدت واشر را تضمین کند.
علاوه بر این، اطمینان حاصل کنید که اندازه و مشخصات واشر با سطح تماس مبدل حرارتی مطابقت دارد. از استفاده از واشرهایی که دارای مشخصات نیستند خودداری کنید، زیرا ممکن است منجر به آب بندی ضعیف و نشتی شود.

(2) تمیز کردن سطح تماس
قبل از نصب واشر، سطح تماس مبدل حرارتی باید تمیز باشد. سطح تماس باید عاری از روغن، گرد و غبار، خوردگی و هرگونه ناخالصی باشد که ممکن است بر عملکرد آب بندی واشر تأثیر بگذارد. روش‌های تمیز کردن ممکن است شامل استفاده از مواد تمیزکننده، برس‌ها یا پارچه‌ها و استفاده از هوای فشرده برای خشک کردن در صورت لزوم باشد. هر گونه ناخالصی یا کثیفی کوچک می تواند بر عملکرد آب بندی واشر تأثیر بگذارد و منجر به نشتی یا آسیب شود.

(3) صافی سطح تماس را بررسی کنید
سطح تماس مبدل حرارتی باید صاف و صاف باشد. اگر سطح تماس دارای خراش، تغییر شکل یا خوردگی باشد، ممکن است از ایجاد یک مهر و موم خوب واشر جلوگیری کند. در صورت لزوم، برای اطمینان از صاف بودن سطح تماس، می توان از ابزارهای خاصی برای آسیاب یا تراش دادن استفاده کرد.

(4) ابزار مناسب را انتخاب کنید
هنگام نصب واشر مبدل حرارتی به ابزارهای حرفه ای مانند آچار، پیچ و مهره و ابزار تست فشار نیاز است. این ابزار کمک می کند تا اطمینان حاصل شود که واشر در هنگام نصب فشار یکنواخت دریافت می کند و از فشرده شدن یا شل شدن بیش از حد جلوگیری می کند.

3. مراحل نصب صحیح واشرهای مبدل حرارتی
مراحل استاندارد نصب واشر مبدل حرارتی در زیر آمده است. پیروی از این مراحل عملکرد بهینه واشر را تضمین می کند.
(1) قرار دادن واشر
ابتدا واشر را با دقت روی سطح تماس مبدل حرارتی قرار دهید. اطمینان حاصل کنید که واشر کاملاً با سطح تماس در یک راستا قرار دارد و از هر گونه جابجایی یا خمش خودداری کنید. برای واشرهایی با الزامات جهت (مانند واشرهای فلزی با علامت گذاری)، حتما از جهت گیری صحیح اطمینان حاصل کنید.
در حین قرار دادن، از لمس مستقیم سطح تماس واشر با دست خودداری کنید، به خصوص برای موادی که به راحتی آلوده می شوند مانند گرافیت انعطاف پذیر و واشرهای لاستیکی. از ابزار تمیز برای کمک به عملیات استفاده کنید تا واشر تمیز و دست نخورده بماند.

(2) نصب و سفت کردن یکنواخت پیچ ها
بعد از اینکه واشر در جای خود قرار گرفت، شروع به نصب پیچ و مهره کنید. پیچ ها باید از مورب مبدل حرارتی نصب شوند و به تدریج به طور مساوی سفت شوند. این یک گام مهم برای اطمینان از توزیع یکنواخت نیرو بر روی واشر و عملکرد بهینه آب بندی است. از سفت کردن همه پیچ ها به یکباره خودداری کنید. در عوض، به تدریج ادامه دهید تا مطمئن شوید که واشر به طور یکنواخت فشرده شده است.
گشتاور هر پیچ باید بر اساس مشخصات ارائه شده توسط سازنده سفت شود. اگر نیازهای گشتاور خاصی وجود نداشته باشد، می توان از آچار گشتاور برای اطمینان از نیروی سفت کننده مناسب استفاده کرد. سفت شدن بیش از حد می تواند باعث آسیب یا تغییر شکل واشر شود، در حالی که سفت شدن کم ممکن است منجر به آب بندی ضعیف شود.

(4) روش متقابل سفت کردن
استفاده از روش سفت کردن متقاطع یک روش متداول برای اطمینان از نصب یکنواخت و عملکرد آب بندی خوب واشرهای مبدل حرارتی است. با سفت کردن تدریجی پیچ ها به صورت ضربدری، واشر نیروی یکنواخت دریافت می کند. معمولاً در دور اول فقط سفت کردن جزئی و در دور دوم سفت کردن کامل انجام می شود.

(5) بررسی نشت
پس از نصب، بررسی نشتی بسیار مهم است. عملکرد آب بندی واشر را می توان با استفاده از تست فشار پنوماتیک، تست فشار هیدرولیک یا ابزارهای تشخیص نشت گاز آزمایش کرد. با اعمال فشار معین و رعایت نشتی می توانید از نصب صحیح واشر اطمینان حاصل کنید.

(6) بازرسی قبل از عملیات
قبل از اینکه مبدل حرارتی شروع به کار کند، یک بازرسی نهایی را انجام دهید. پیچ های شل را بررسی کنید، مطمئن شوید که واشر به درستی تراز شده است، و اطمینان حاصل کنید که نشتی یا ناهنجاری وجود ندارد. در صورت لزوم، پیچ ها را دوباره ببندید تا از آب بندی مناسب اطمینان حاصل کنید.

4. خطاهای رایج نصب و راه حل ها
اگرچه نصب واشر یک فرآیند ساده به نظر می رسد، اما برخی از خطاهای رایج هنوز هم می توانند در حین عملیات واقعی رخ دهند. در اینجا برخی از خطاهای رایج و نحوه جلوگیری از آنها آورده شده است:

(1) سفت شدن یا شل شدن بیش از حد
سفت کردن یا شل شدن بیش از حد پیچ ها می تواند منجر به آسیب واشر یا آب بندی ضعیف شود. سفت شدن بیش از حد می تواند باعث ترک خوردن یا از دست دادن قابلیت ارتجاعی واشر شود، در حالی که شل شدن می تواند منجر به نشتی شود. بنابراین، با توجه به نیازهای گشتاور مشخص شده سفت شده و فشار یکنواخت را اعمال کنید تا اطمینان حاصل شود که واشر به طور یکنواخت تحت فشار است.

(2) سطوح تماس ناپاک
سطوح تماس کثیف یکی از دلایل رایج درزگیری ضعیف است. هرگونه گرد و غبار، روغن یا ناخالصی بر عملکرد آب بندی واشر تأثیر می گذارد، بنابراین اطمینان از تمیز بودن سطوح تماس قبل از نصب، ضروری است.

(3) استفاده از واشرهای نامتناسب
استفاده از واشرهای نامتناسب (مانند اندازه نادرست یا مواد نامناسب برای شرایط عملیاتی) منجر به خرابی آب بندی می شود. بنابراین، انتخاب مواد واشر مناسب و اندازه بسیار مهم است. یک واشر مناسب را بر اساس شرایط کار (مانند دما، فشار و متوسط) انتخاب کنید و اطمینان حاصل کنید که با سطح تماس مبدل حرارتی مطابقت دارد.

(4) نادیده گرفتن پیری واشر
واشرهای مبدل حرارتی طول عمر محدودی دارند. قرار گرفتن طولانی مدت در معرض دمای بالا، فشار بالا و محیط های شیمیایی خورنده می تواند باعث پیری واشر و کاهش عملکرد آب بندی شود. بنابراین، به طور منظم وضعیت واشر را بررسی کنید و به سرعت واشرهای قدیمی یا آسیب دیده را جایگزین کنید تا از پایداری طولانی مدت تجهیزات اطمینان حاصل کنید.
