واشر Kammprofile در مقابل واشر زخم مارپیچی: مقایسه مستقیم
برای کاربردهایی که در آن کنترل ضخامت نصب شده، کاهش بار پیچ و مهره کم، و عملکرد پایدار از طریق چرخه حرارتی مکرر، مانند مبدلهای حرارتی، خنککنندهها و فلنجهای مخزن با یکپارچگی بالا نصب میشود، ساخت واشر کمپروفایل عموماً انتخاب فنی قویتر است. برای فلنج های خط لوله، شیر و پمپ با هدف عمومی که طیف گسترده ای از کلاس های فشار را در بر می گیرند، واشر پیچ مارپیچی گزینه ای است که معمولاً مشخص شده و در دسترس است. هیچ یک از خانواده های واشر برتری جهانی ندارند. انتخاب مناسب به پرداخت سطح فلنج، محدوده دمای عملیاتی، الزامات پایداری بار پیچ و تجهیزات خاصی که واشر در حال آب بندی است بستگی دارد.
این واشر kammprofile در مقابل واشر زخم مارپیچی مقایسه تفاوتهای ساختاری، گرایشهای عملکرد آببندی، کنترل دما توسط مواد روبهرو، الگوهای استفاده صنعتی معمولی، و یک چارچوب انتخاب عملی را طی میکند تا مهندسان، تیمهای تدارکات و برنامهریزان تعمیر و نگهداری بتوانند نوع واشر مناسب را با کاربرد روبروی خود مطابقت دهند.
- واشرهای Kammprofile از یک هسته فلزی شیاردار جامد با لایههای رو به رو نرم استفاده میکنند که ضخامت نصب شده کمتر و مجموعه فشردهسازی کمتری به آنها میدهد.
- واشرهای مارپیچی از سیم پیچ های متناوب از نوارهای فلزی تشکیل شده و مواد پرکننده استفاده می کنند که به آنها در طیف گسترده ای از انواع فلنج انعطاف پذیری می دهد.
- معمولی مقایسه واشر کمپروفایل به طرحهای کامپروفیل برای مبدلهای حرارتی اشاره میکند، در حالی که طرحهای زخم مارپیچی یک پیشفرض معمول برای لولهکشی عمومی باقی میمانند.
- هر دو خانواده واشر معمولاً با گرافیت، PTFE یا میکا بسته به دمای کار و قرار گرفتن در معرض سیال فرآیند در دسترس هستند.
آشنایی با ساخت واشر Kammprofile
A واشر kammprofile که گاهی اوقات در صنعت با استفاده از واشر کامپروفایل املای جایگزین به آن اشاره می شود، یک واشر نیمه فلزی است که در اطراف یک هسته فلزی جامد ساخته شده است که با یک سری شیارهای متحدالمرکز ظریف در هر دو وجه آب بندی ماشینکاری می شود. سپس این هسته شیاردار با یک لایه مهر و موم نرم نازک، اغلب گرافیت، PTFE یا میکا پوشانده میشود، که یا چسبانده میشود، به صورت مکانیکی ثابت میشود یا روی سطح ماشینکاری شده لمینیت میشود.
ساختار هسته و نمایه شیاردار
شیارهای روی یک هسته کمپروفایل، بار پیچ موجود را در امتداد یک سری قله های تماس باریک متمرکز می کنند، نه اینکه آن را به طور یکنواخت در کل سطح پخش کنند. این الگوی تنش متمرکز اجازه می دهد تا لایه رو به نرم به سمت بی نظمی های سطح میکروسکوپی روی فلنج جریان یابد در حالی که هسته جامد زیر آن در برابر فشار مقاومت می کند و ثبات ابعادی را حفظ می کند. از آنجایی که هسته بار ساختاری را حمل میکند، یک واشر کمپروفایل صنعتی معمولاً در مقایسه با ورق واشر نرمتر و صرفاً غیر فلزی، فشردهسازی کمتر و آرامش کمتری را در طول زمان نشان میدهد.
گزینه های لایه آب بندی
لایه رو به نازک در بالای هسته شیاردار چیزی است که در واقع با سطح فلنج تماس می گیرد و مسیرهای نشتی را در سطح میکرو می بندد. انتخاب رویه عمدتاً توسط سیال فرآیند و محدوده دمای عملیاتی هدایت میشود، با گرافیت که وسیعترین پنجره هدف عمومی را پوشش میدهد، PTFE مناسب برای سرویسهای شیمیایی تهاجمی یا خورنده است، و میکا برای کاربردهای دمای بالاتر که در آن اکسیداسیون گرافیت یک نگرانی است، رزرو شده است.
آشنایی با ساخت واشر زخم مارپیچی
یک واشر زخم مارپیچی با پیچاندن یک نوار فلزی V شکل یا W شکل از پیش ساخته شده به همراه یک نوار پرکننده نرم، معمولاً گرافیت انعطاف پذیر یا PTFE، در اطراف سنبه در لایه های متناوب ساخته می شود. نتیجه یک حلقه لایه لایه مانند فنر است که بسته به نوع فلنج و کلاس فشاری که به آن نیاز دارد، به یک حلقه داخلی، یک حلقه بیرونی یا هر دو متصل می شود.
الگوی سیم پیچ و مواد پرکننده
لایه های فلزی و پرکننده متناوب به یک واشر زخم مارپیچی درجه ای از قابلیت ارتجاعی می بخشد و به آن اجازه می دهد تا مقدار کمی از حرکت فلنج یا بی نظمی سطح جزئی را بدون از دست دادن تماس آب بندی در خود جای دهد. سیم پیچ فلزی استحکام مکانیکی و بازیابی را فراهم می کند، در حالی که روبان پرکننده شکاف میکروسکوپی بین سیم پیچ و صفحه فلنج را در هر لایه پر می کند.
پشتیبانی از حلقه داخلی و خارجی
یک حلقه داخلی در صورت نصب، از کمانش سیم پیچ به داخل تحت فشار جلوگیری می کند و از مواد پرکننده در برابر فرسایش توسط جریان فرآیند در سوراخ محافظت می کند. یک حلقه مرکزی بیرونی، واشر را به درستی روی فلنج قرار می دهد و به عنوان یک توقف فشرده سازی عمل می کند و به جلوگیری از سفت شدن بیش از حد در حین نصب کمک می کند. این سیستم پشتیبانی مبتنی بر حلقه یکی از دلایلی است که واشرهای مارپیچی به طور گسترده در طیف گسترده ای از انواع فلنج استاندارد مورد استفاده قرار می گیرند.
تفاوت های ساختاری و طراحی
جدول زیر تمایزات ساختاری کلی را که اغلب در الف مشاهده میشود، خلاصه میکند واشر kammprofile vs spiral wound gasket بحث، بر اساس نحوه ساخت و نصب هر خانواده واشر.
| ویژگی | واشر Kammprofile | واشر زخم مارپیچی |
|---|---|---|
| ساختار هسته | هسته فلزی شیاردار جامد | نوار فلزی زخمی و لایه های پرکننده |
| ضخامت نصب شده معمولی | نمایه نازک تر و فشرده تر | پروفیل نسبتاً ضخیم تر |
| فشرده سازی در طول زمان تنظیم می شود | به طور کلی پایین تر | متوسط |
| پایان سطح فلنج مورد نیاز است | سطح صاف تر ماشینکاری شده را ترجیح می دهد | محدوده پایان وسیع تری را تحمل می کند |
| صلبیت ساختاری | هسته جامد بالاتر | متوسط, more flexible |
| الگوی استفاده رایج | مبدل های حرارتی، راکتورها، فلنج های با یکپارچگی بالا | لوله کشی عمومی، شیرآلات، پمپ ها |
کنترل دما با مواد روبهرو
مواد روکش یا پرکننده مورد استفاده در واشر معمولاً تأثیر بیشتری بر حداکثر دمای عملیاتی نسبت به خود معماری واشر پایه دارد. نمودار خطی زیر روندهای معمول کنترل دما را در PTFE، گرافیت منعطف و گزینه های رو به روی میکا برای هر دو خانواده واشر نشان می دهد.
واشرهای رو به میکا عموماً از بالاترین محدوده دمایی در بین سه گزینه معمول روکش پشتیبانی می کنند و واشر کمپروفایل رو به میکا این مزیت را کمی بیشتر از واشر زخمی مارپیچی با رو به میکا دارد زیرا هسته شیاردار جامد به لنگر انداختن لایه روبرو در برابر پوسته پوسته شدن در طول چرخه حرارتی مکرر کمک می کند. این امر باعث میشود که طرحهای کامپروفایل روبهرو میکا به یک توصیه رایج برای کاربردهای واشر کمپروفایل صنعتی در تجهیزات فرآیند با دمای بالاتر تبدیل شود.
توزیع برنامه های کاربردی صنعت
نمودار ستونی زیر یک توزیع کلی و گویا از جایی که واشرهای کمپروفیل معمولاً در بین دستههای تجهیزات صنعتی مشخص میشوند، بر اساس الگوهای استفاده رایج در صنعت آببندی سیال نشان میدهد.
مبدلهای حرارتی بیشترین سهم عمومی از تقاضای واشر کمپروفایل را نشان میدهند که با نیاز به یک واشر نازک و پایدار از نظر ابعادی مطابقت دارد که میتواند در بسیاری از فلنجهای دسته لوله در یک واحد تکرار شود. مخازن تحت فشار، لولهکشی پتروشیمی، تجهیزات تولید برق و کاربردهای دریایی یا کشتیسازی، دستههای استفاده رایج باقی مانده را تکمیل میکنند.
مقایسه عملکرد کلی رادار
نمودار رادار زیر شش بعد عملکرد کلی را در کنار هم خلاصه میکند و یک مطالعه بصری سریع در مورد جایی که هر خانواده واشر تمایل به داشتن مزیت دارد، ارائه میکند.
شکل کلی واشرهای کمپروفیل را نشان می دهد که عملکرد آب بندی، مقاومت در برابر دما و استحکام ساختاری را به جلو می کشند که عمدتاً نتیجه هسته شیاردار جامد است. واشرهای مارپیچی از نظر سهولت نصب و تطبیق پذیری کاربرد، پیشروی می کنند، که منعکس کننده تاریخچه طولانی آنها به عنوان گزینه ای گسترده و سازگار با لوله های عمومی صنعتی است.
گزینه های مواد و لایه های روبرو
هر دو خانواده واشر معمولاً از یک استخر مشابه از مواد هسته و روکش ساخته می شوند که برای مطابقت با شرایط سیال فرآیند، دما و فشار فلنج در حال آب بندی انتخاب می شوند. یک تامین کننده واشر گرافیت فلزی توانا معمولاً ترکیباتی را در هر دو خط تولید ارائه می دهد تا تیم های مهندسی بتوانند انتخاب های مواد را در صورت عملی استاندارد کنند.
| جزء | گزینه های رایج | یادداشت های معمولی |
|---|---|---|
| Kammprofile Core Metal | فولاد ضد زنگ، فولاد کربن، فولاد آلیاژی | بر اساس قرار گرفتن در معرض خوردگی و کلاس فشار انتخاب شده است |
| لایه روبرو Kammprofile | گرافیت، PTFE، میکا | مقاومت شیمیایی و سقف دما را تعیین می کند |
| فلز سیم پیچی مارپیچی | فولاد ضد زنگ، فولاد آلیاژی | فنر را مانند بازیابی مکانیکی فراهم می کند |
| مواد پرکننده زخم مارپیچی | گرافیت، PTFE | شکاف های میکرو بین سیم پیچ ها و صفحه فلنج را پر می کند |
مقایسه واشر کمپروفایل بر اساس مورد استفاده در صنعت
نگاهی به یک مقایسه گستردهتر واشر کمپروفایل در میان دستههای تجهیزات صنعتی رایج، به روشن شدن این موضوع کمک میکند که چرا یک خانواده واشر بیشتر از دیگری در یک محیط مشخص مشخص میشود.
مبدل های حرارتی And Coolers
واشر کامپروفایل مبدل حرارتی عموماً برای فلنج های لوله و پوشش کانال مورد علاقه است، زیرا پروفیل شیاردار نازک با شکاف های نصب شده محکم تری مطابقت دارد و بار پیچ را با چرخه های حرارتی مکرر راه اندازی و خاموش شدن به طور مداوم نگه می دارد.
مخازن تحت فشار And Reactors
راهروهای مخزن با قطر بزرگتر و فلنج های دسترسی اغلب نیاز به یک واشر کمپروفیل سفارشی با اندازه دایره های پیچ و پروفیل های شیار خاص دارند که از آب بندی ثابت در قطر فلنج های قابل توجه پشتیبانی می کند.
فلنج های خط لوله عمومی و شیر
خطوط لوله استاندارد، کلاه های سوپاپ و فلنج های پوشش پمپ به دلیل سازگاری گسترده آنها با طیف گسترده ای از پوشش های سطح فلنج و در دسترس بودن آماده آنها در اندازه های معمول، همچنان به شدت به طرح های واشر پیچ مارپیچی متکی هستند.
نحوه انتخاب بین کامپروفایل و واشر زخم مارپیچی
کار با ملاحظات زیر به ترتیب به تصمیم گیری بین دو خانواده واشر برای یک فلنج یا قطعه خاص کمک می کند.
- محدوده دمای عملیاتی و تعداد دفعات چرخش تجهیزات بین شرایط گرم و سرد را بررسی کنید.
- شکاف نصب شده موجود روی فلنج را بررسی کنید، زیرا یک واشر شیاردار نازکتر ممکن است به طور مداوم در فضاهای تنگتر قرار بگیرد.
- پوشش سطح فلنج را تأیید کنید، به خاطر داشته باشید که یک صفحه ماشینکاری صاف تر معمولاً به خوبی با واشر کمپروفیل مناسب است.
- نیازهای پایداری بار پیچ را ارزیابی کنید، به ویژه در تجهیزاتی که به طور منظم برای بازرسی باز و بسته می شوند.
- مواد روکش یا پرکننده را با سیال فرآیند و الزامات سازگاری شیمیایی آن مطابقت دهید.
- تعیین کنید که آیا یک بعد واشر کمپروفایل سفارشی مورد نیاز است یا اینکه اندازه استاندارد کاتالوگ زخم مارپیچی برای برنامه مناسب است یا خیر.
ملاحظات نصب و نگهداری
روش صحیح نصب تأثیر مستقیمی بر عملکرد هر یک از خانواده واشر در سرویس دارد، صرف نظر از اینکه کدام نوع انتخاب شده است.
- پیچهای فلنج را بهتدریج با استفاده از الگوی ستارهای یا ضربدری به جای الگوی متوالی در اطراف فلنج محکم کنید.
- گشتاور را در مرحله به جای رسیدن به گشتاور کامل در اولین گذر اعمال کنید تا بارگذاری یکنواخت واشر افزایش یابد.
- قبل از نصب، سطح فلنج را بررسی و تمیز کنید، هر گونه باقی مانده واشر قدیمی یا زباله های سطح را از بین ببرید.
- پس از اتمام اولین چرخه حرارتی خود در سرویس، گشتاور پیچ را دوباره بررسی کنید.
- واشرهای یدکی را تا زمانی که برای نصب آماده شوند، به دور از رطوبت و نور مستقیم خورشید نگهداری کنید.
- از استفاده مجدد از واشر که قبلاً یک بار فشرده شده است خودداری کنید، زیرا لایه آب بندی آن یک مجموعه دائمی خواهد داشت.

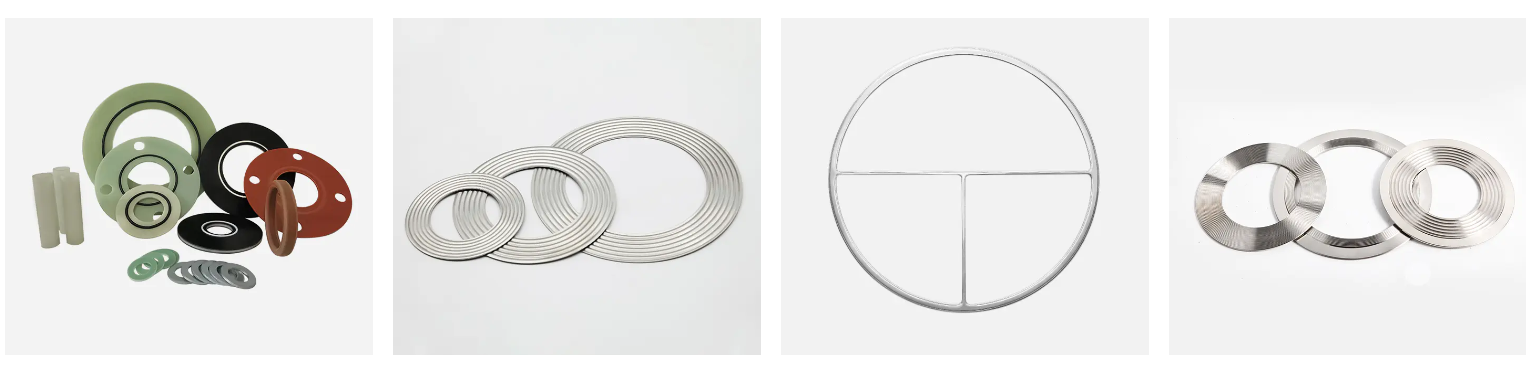

کار با یک سازنده حرفه ای واشر Kammprofile
شرکت Ningbo Rilson Sealing Material Co., Ltd در سال 2007 تاسیس شد و در نینگبو، استان ژجیانگ مستقر است و یک مرکز تولیدی به وسعت 20000 متر مربع را اداره می کند که به عملکرد ایمن و قابل اعتماد سیستم های آب بندی سیال اختصاص دارد. این شرکت خطوط تولید متعددی را اجرا میکند و در طراحی و ساخت واشرهای آببندی و مواد آببندی مرتبط برای بخشهای نفت، شیمیایی، نیرو، کشتیسازی و ساخت ماشینآلات تخصص دارد و مشتریان آن در بسیاری از مناطق جهان مستقر هستند.
به عنوان یک با تجربه واشر kammprofile manufacturer و واشر kammprofile supplier ریلسون همچنین واشرهای مارپیچی، واشرهای مفصل حلقه، واشرهای فلزی موجدار، واشرهای کیت عایق و واشرهای غیر آزبستی را در همان سایت تولید می کند که از کنترل کیفیت ثابت در زمانی که مشتریان دو خانواده محصول را در کنار یکدیگر مقایسه می کنند، پشتیبانی می کند. این شرکت همچنین می تواند به عنوان یک سازنده واشر کمپروفایل برای پروژه هایی که نیاز به الف واشر kammprofile سفارشی مطابق با یک نقشه فلنج خاص، از جمله فلز هسته، مواد روکش، مشخصات شیار، و ابعاد بیرونی. به عنوان یک تامین کننده واشر گرافیت فلزی Rilson همچنین محصولات روکش گرافیتی و پر شده با گرافیت را که در خطوط لوله پروفیل و مارپیچی برای مبدل حرارتی و خدمات لوله کشی عمومی استفاده می شود، عرضه می کند.
این شرکت فعالیتهای خود را حول اصول یکپارچگی، دقت، نوآوری و موفقیت متقابل متمرکز میکند و هدف آن پشتیبانی از مشتریان در سراسر صنعت آببندی سیال با ارتباطات مهندسی و توانایی تولید در سراسر فرآیند منبعیابی است.
سوالات متداول
Q1: واشر kammprofile چیست؟
واشر kammprofile یک واشر نیمه فلزی است که از یک هسته فلزی شیاردار جامد ساخته شده است که با یک لایه آب بندی نرم نازک مانند گرافیت، PTFE یا میکا پوشانده شده است.
Q2: واشر زخم مارپیچی چیست؟
یک واشر زخم مارپیچی با پیچاندن یک نوار فلزی از پیش ساخته شده با یک نوار پرکننده نرم در لایههای متناوب، که معمولاً توسط حلقههای داخلی و خارجی پشتیبانی میشود، تشکیل میشود.
Q3: تفاوت اصلی بین واشر kammprofile و واشر زخم مارپیچی چیست؟
واشر کمپروفایل برای استحکام و فشار کم به یک هسته شیاردار جامد متکی است، در حالی که واشر زخم مارپیچی به سیمپیچهای فلزی و پرکننده برای بازیابی مانند فنر متکی است.
Q4: کدام نوع به طور کلی برای مبدل های حرارتی ترجیح داده می شود؟
یک واشر کمپروفایل مبدل حرارتی معمولاً مورد علاقه است زیرا مشخصات نازکتر و عملکرد بار پیچ پایدار آن به خوبی چرخه حرارتی را تکرار می کند.
Q5: آیا واشرهای kammprofile برای سرویس در دمای بالا مناسب هستند؟
بله، واشرهای کمپروفایل به طور گسترده در محیط های با دمای بالا و فشار بالا، به ویژه با روکش میکا یا گرافیت که برای شرایط فرآیند انتخاب شده اند، استفاده می شود.
Q6: چه مواد روکشی برای واشرهای kammprofile موجود است؟
گزینههای روکش معمولی شامل گرافیت انعطافپذیر برای خدمات عمومی، PTFE برای سیالات شیمیایی تهاجمی، و میکا برای کاربردهای دمای بالاتر است.
Q7: آیا واشرهای مارپیچی برای فلنج های خط لوله استاندارد مناسب هستند؟
بله، واشرهای مارپیچی به دلیل سازگاری گسترده آنها معمولاً در طیف گسترده ای از انواع استاندارد خط لوله، شیر و فلنج پمپ استفاده می شود.
Q8: چگونه بین واشر کمپروفایل و واشر زخم مارپیچی انتخاب کنم؟
قبل از انتخاب بین این دو نوع، دمای عملیاتی، پرداخت سطح فلنج، ضخامت نصب شده موجود و الزامات پایداری بار پیچ را در نظر بگیرید.
Q9: آیا واشرهای kammprofile به سطح فلنج خاصی نیاز دارند؟
واشرهای کامپروفایل معمولاً روی یک صفحه فلنج ماشینکاری صافتر بهترین عملکرد را دارند، زیرا هسته شیاردار تنش آب بندی را در امتداد قله های تماس باریک متمرکز می کند.
Q10: آیا می توان این واشرها را برای ابعاد خاص فلنج سفارشی ساخت؟
بله، یک واشر کامپروفایل سفارشی را میتوان برای مطابقت با قطرهای داخلی و خارجی خاص، پروفیلهای شیار، ضخامت و مواد روکشی برای طراحی فلنجی خاص ساخت.
