واشر زخم مارپیچی چیست؟

a چیست واشر زخم مارپیچی ?

واشر پیچ مارپیچی یک واشر آب بندی نیمه فلزی است که از پیچاندن یک نوار فلزی پیش ساخته و یک ماده پرکننده نرم به یکدیگر در لایه های متناوب ساخته می شود و یک حلقه ارتجاعی را تشکیل می دهد که شکاف بین دو فلنج را می پوشاند. ترکیبی از یک سیم پیچ فلزی فنری و یک پرکننده نرم به واشر این قابلیت را می دهد که تحت تغییرات فشار کمی بازیابی شود، که حتی با تغییر بار پیچ و حرارت در حین کار، آن را محکم نگه می دارد.

این ساختار چیزی است که یک واشر زخم مارپیچی را از یک فلز جامد یا واشر کاملا نرم جدا می کند. یک واشر نرم به تنهایی می تواند به طور دائم فشرده شود و مهر و موم خود را از دست بدهد، در حالی که یک واشر فلزی سفت و سخت به تنهایی اغلب نمی تواند با بی نظمی های سطح کوچک روی صفحه فلنج مطابقت داشته باشد. یک واشر زخم مارپیچی بین این دو قرار می گیرد، به همین دلیل است که یکی از رایج ترین انواع واشر در لوله ها، مخازن تحت فشار و مبدل های حرارتی است.

سازندگان معتبر واشر مارپیچی این واشرها را حول سه قسمت اصلی، نوار سیم پیچ فلزی، مواد پرکننده و یک یا چند حلقه نگهدارنده می سازند که هر کدام در قسمت بعدی پوشش داده شده اند.

واشر زخم مارپیچی ساخت و ساز: اجزای اصلی

هر واشر پیچ مارپیچی از مجموعه کوچکی از قطعات استاندارد ساخته شده است، اگرچه ترکیب دقیق مواد بر اساس شرایط خدماتی که باید انجام دهد تغییر می کند.

نوار سیم پیچ فلزی

یک نوار فلزی نازک و از پیش ساخته شده، اغلب فولاد ضد زنگ، به شکل مارپیچی پیچیده می شود. این نوار پشت فنری را فراهم می کند که به واشر اجازه می دهد بدون از دست دادن تماس با سطح آب بندی به تغییرات کوچک در بار پیچ و حرکت فلنج پاسخ دهد.

مواد پرکننده

یک پرکننده نرم، معمولاً گرافیت یا PTFE، در لایه‌های متناوب با نوار فلزی پیچیده می‌شود. پرکننده بی نظمی های سطح میکروسکوپی را روی صفحه فلنج پر می کند و قبل از اینکه سیم پیچ فلزی بار آب بندی طولانی مدت را بگیرد، آب بندی اولیه را فراهم می کند.

حلقه های بیرونی و داخلی

یک حلقه مرکزی بیرونی، واشر را به درستی در داخل دایره پیچ قرار می دهد و از سیم پیچ در برابر فشرده سازی بیش از حد محافظت می کند، در حالی که یک حلقه داخلی اختیاری پشتیبانی شعاعی را اضافه می کند و به جلوگیری از کمانش در کاربردهای فشار بالاتر کمک می کند.

چگونه یک واشر زخم مارپیچی یک مهر و موم ایجاد می کند

عملکرد آب بندی از یک رابطه مکانیکی مستقیم بین بار پیچ و فشرده سازی واشر ناشی می شود. همانطور که پیچ‌های فلنج سفت می‌شوند، سیم‌پیچ و پرکننده با هم فشرده می‌شوند و فشار نشستن در سرتاسر سطح واشر ایجاد می‌شود تا جایی که به اندازه‌ای بالا باشد که مسیر سیال را مسدود کند.

این یک الگوی مرجع کلی است نه یک آزمایش اندازه‌گیری شده، و شکل منحنی واقعی به نوع پرکننده، چگالی سیم‌پیچ و سطح فلنج بستگی دارد. رابطه کلی در اکثر تاسیسات برقرار است: تنش نشیمنگاه با افزایش بار پیچ به طور پیوسته افزایش می یابد، تا زمانی که واشر به نقطه ای برسد که بتواند شکاف آب بندی را به طور کامل مسدود کند.

مواد پرکننده رایج برای واشرهای زخم مارپیچی

انتخاب پرکننده یکی از اولین تصمیمات در انتخاب واشر زخم مارپیچی است، زیرا به طور مستقیم بر محدوده دما و سازگاری شیمیایی تأثیر می گذارد.

رتبه بندی فشار و دما بر اساس نوع پرکننده

از آنجایی که مواد پرکننده سقف دمای عملی را برای یک واشر زخم مارپیچی تعیین می کند، این معمولاً اولین مشخصاتی است که قبل از انتخاب بین یک واشر زخم مارپیچی پر شده از گرافیت و یک واشر زخم مارپیچی پر شده از PTFE تأیید می شود.

گرافیت رایج ترین پرکننده مشخص شده برای خدمات صنعتی عمومی است و تعادل عملی بین تحمل دما و مقاومت شیمیایی را ارائه می دهد، در حالی که پرکننده های سرامیکی و میکا برای تجهیزات فرآیند با دمای بالاتر رزرو می شوند.

رتبه بندی کلاس فشار معمولی برای واشرهای مارپیچی

واشرهای پیچ مارپیچی برای مطابقت با کلاس های فشار فلنج استاندارد ساخته می شوند، بنابراین ابعاد و مقیاس تراکم سیم پیچ با درجه بندی کلاس فلنجی که روی آن نصب می شود.

این ارقام مقادیر تقریبی مرجع دمای اتاق برای کلاس‌های فلنج معمولی هستند و ارتفاع میله‌ها در نمودار به‌جای ترسیم دقیق به مقیاس، برای خوانایی مقیاس‌بندی می‌شوند. فشار مجاز واقعی همیشه به مواد فلنج خاص، دما و کد طراحی قابل اجرا بستگی دارد.

واشر زخم مارپیچی در مقابل واشر حلقه حلقه: تفاوت های کلیدی

واشرهای مارپیچی و اتصال نوع حلقه یا RTJ هر دو در لوله کشی با فشار بالاتر رایج هستند، اما به روش های مختلف آب بندی می شوند و مناسب موقعیت های مختلف هستند.

یک واشر مارپیچی به طور کلی بازیابی فشرده سازی بهتر و تحمل بیشتری را برای عیوب جزئی سطح فلنج ارائه می دهد، در حالی که یک واشر RTJ که کاملاً فلزی است، معمولاً فشار و دمای بالاتر را کنترل می کند اما به فلنج شیاردار دقیقاً ماشینکاری شده نیاز دارد و برای استفاده مجدد پس از برداشتن در نظر گرفته نشده است.

جاهایی که از واشرهای مارپیچی در سراسر صنایع استفاده می شود

ترکیبی از تحمل فشار، محدوده دما و بازیابی فشار، واشرهای مارپیچی را به یک انتخاب رایج در بین انواع مختلف تجهیزات فرآیند تبدیل می کند.

سیستم های خط لوله بخار

یک واشر پیچ مارپیچی برای خدمات خط لوله بخار نیاز به چرخه حرارتی مکرر دارد زیرا خط گرم می شود و خنک می شود، جایی که سیم پیچ فلزی فنری به حفظ مهر و موم محکم از طریق نوسانات دما کمک می کند.

مبدل های حرارتی

یک واشر مارپیچی برای کاربردهای مبدل حرارتی اغلب به یک الگوی فلنج خاص اندازه می‌شود و باید هم فشار داخلی و هم انبساط حرارتی پوسته مبدل را در طول چرخه‌های راه‌اندازی و خاموش شدن تحمل کند.

مخازن تحت فشار

یک واشر زخم مارپیچی برای بسته شدن مخازن تحت فشار بر اساس فشار طراحی مخزن و محیط فرآیند داخل آن انتخاب می‌شود و مواد پرکننده برای مطابقت با محیط شیمیایی انتخاب می‌شود.

لوله کشی پتروشیمی و فرآیندی

در سراسر پالایشگاه‌ها و کارخانه‌های شیمیایی، واشرهای مارپیچی در اتصالات فلنجی در سراسر شبکه لوله‌کشی استفاده می‌شوند، جایی که کیفیت تولید ثابت از یک تامین‌کننده واشر مارپیچی از عملکرد قابل پیش‌بینی در سراسر تاسیسات بزرگ پشتیبانی می‌کند.

نحوه شناسایی و انتخاب واشر زخم مارپیچی مناسب

اکثر سازندگان واشر مارپیچی از یک قرارداد رنگ مشترک روی حلقه بیرونی و نوار پرکننده پیروی می کنند که تشخیص سیم پیچ و مواد پرکننده را بدون جدا کردن واشر ممکن می سازد.

هنگام انتخاب واشر، تطبیق مواد حلقه بیرونی با محیط فلنج و تأیید قطرهای داخلی و خارجی صحیح در برابر کلاس فشار فلنج، دو بررسی هستند که ارزش انجام قبل از نصب را دارند، در کنار درخواست واشر پیچ مارپیچی سفارشی برای هر الگوی فلنج غیر استاندارد.

درباره شرکت Ningbo Rilson Sealing Material Co., Ltd.

Ningbo Rilson Sealing Material Co., Ltd در سال تاسیس شد 2007 و در نینگبو، استان ژجیانگ، با یک مرکز تولیدی مستقر است. 20000 متر مربع . تمرکز این شرکت بر عملکرد ایمن و قابل اعتماد سیستم های آب بندی سیال است و به مشتریان کمک می کند تا فناوری آب بندی متناسب با شرایط فرآیند آنها را شناسایی کنند.

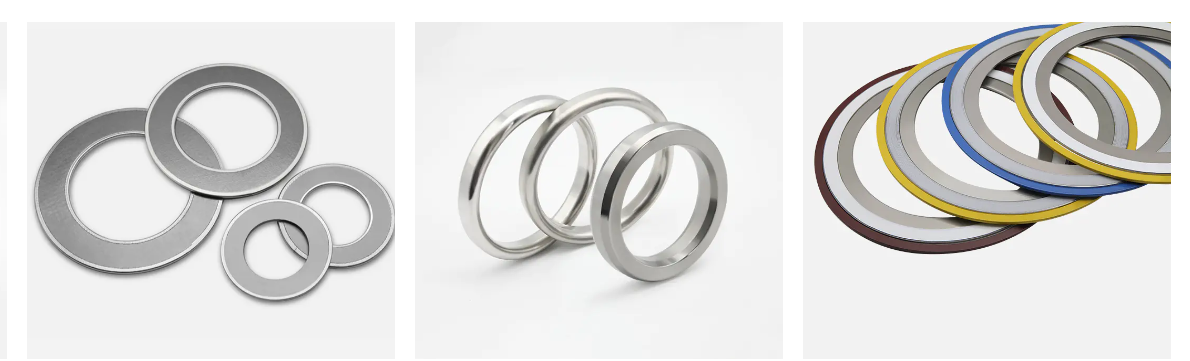

خطوط تولید متعدد از طراحی و ساخت واشرهای آب بندی و مواد آب بندی مربوطه برای بخش های نفت، مواد شیمیایی، نیرو، کشتی سازی و ساخت ماشین آلات پشتیبانی می کند. به عنوان یک تولید کننده واشر صنعتی، طیف محصولات اولیه شامل واشرهای مارپیچی، واشرهای مفصل حلقه، واشرهای کمپروفیل، واشرهای فلزی موجدار، واشرهای کیت عایق و واشرهای غیر آزبستی است که هر دو نوع واشر فلزی و نیمه فلزی را پوشش می دهند.

این شرکت که به عنوان تامین کننده واشر زخم مارپیچی برای مشتریان در بسیاری از مناطق کار می کند، از برنامه های واشر زخم مارپیچی OEM و درخواست های واشر زخم مارپیچی سفارشی در کنار کاتالوگ استاندارد خود، با تکیه بر سال ها تجربه تولید در طیف محصولات آب بندی، پشتیبانی می کند.

این شرکت حول اصول اصلی یکپارچگی، دقت، نوآوری و موفقیت متقابل با هدف ایجاد ارزش بلندمدت برای مشتریان، کارکنان و صنعت گسترده‌تر آب‌بندی سیال عمل می‌کند.
