واشرهای فلزی راه راه چیست؟

واشرهای فلزی راه راه نوعی عنصر مکانیکی است که برای آب بندی استفاده می شود. آنها از ورق های فلزی نازک از طریق یک فرآیند خاص ساخته شده و به یک واشر حلقه ای شکل شکل با الگوهای مقعر و محدب معمولی موج دار (یعنی "راهروها") فشار داده می شوند. واشرهای CMG استانداردی برای فناوری واشر فلزی راه راه محسوب می شوند. واشرهای CMG یک انتخاب ایده آل برای فلنج های کلاس 150 و کلاس 300 ASME با حداقل بار پیچ است.

1. ویژگی های اصلی و اصول کار
(1) خاصیت ارتجاعی و مقاومت:
ساختار راه راه مانند یک چشمه کوچک است. هنگامی که پیچ های فلنج محکم می شوند ، راه راه ها فشرده می شوند. و هنگامی که تجهیزات به دلیل تغییر دما و فشار در حین کار ارتعاش می شوند یا فلنج ها کمی از هم جدا می شوند ، راه راه های فشرده شده می توانند دوباره به جبران این تغییر برگردند ، همیشه حفظ تماس بین سطوح آب بندی و جلوگیری از نشت. این کلید برتری آن نسبت به واشرهای مسطح است.
(2) نسبت فشار آب بندی بالا:
از آنجا که ناحیه تماس با راهرو نسبتاً اندک است ، فشار (فشار خاص) در هر واحد در زیر همان پیچ و مهره بیشتر است و فشرده سازی و پر کردن نقص سطح فلنج کوچک را آسان تر می کند و از این طریق به آب بندی اولیه می رسد.
(3) انواع مواد فلزی در دسترس است:
مواد فلزی مختلف را می توان با توجه به رسانه های مختلف (مانند خوردگی) و شرایط کار (دما ، فشار) انتخاب کرد. موارد متداول عبارتند از: 304/316 فولاد ضد زنگ: متداول ترین مورد استفاده ، با مقاومت در برابر خوردگی خوب و عملکرد جامع. فولاد کربن: برای شرایط کار غیر مصرفی ، مانند بخار با دمای بالا استفاده می شود. آلیاژهای ویژه: مانند Hastelloy ، Monel و Inconel ، که در محیط های خورنده یا درجه حرارت بالا استفاده می شوند.
(4) لایه پوشش نرم موجود:
به منظور دستیابی به هوای بهتر یا رسانه های خاص مهر و موم ، لایه ای از مواد آب بندی نرم را می توان در سطوح تماس فوقانی و تحتانی واشر فلزی راه راه پوشانده ، مانند: گرافیت: مقاوم در برابر دمای بالا ، بی اثر شیمیایی و بیشترین استفاده. PTFE (Polytetrafluoroethylene): مقاومت در برابر خوردگی شیمیایی عالی. میکا: برای دماهای بسیار بالا (مانند کاربردهای درجه حرارت بالا در جو اکسید کننده) استفاده می شود.
این ساختار به عنوان واشر فلزی جک نامیده می شود ، که مقاومت و مقاومت دما از فلز را با خواص آب بندی عالی یک لایه پوشش نرم ترکیب می کند.

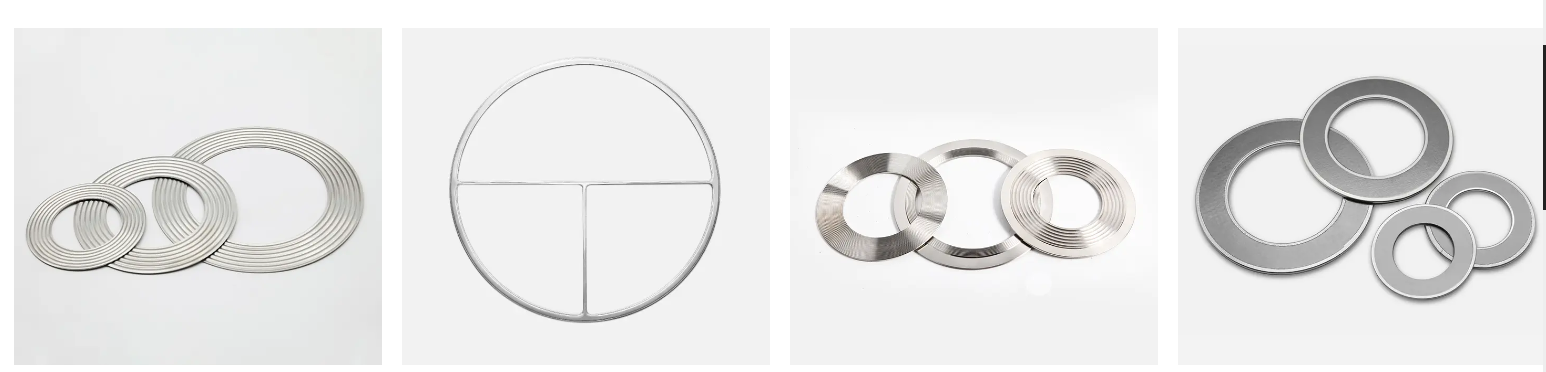

2 انواع اصلی
واشرهای فلزی راه راه معمولاً در دو نوع اصلی یافت می شوند:
واشر فلزی راه راه اصلی:
ساخته شده فقط از نوارهای فلزی راه راه ، بدون لایه پوشش. برای دستیابی به مهر و موم به کشش ذاتی فلز و نسبت فشار آب بندی بالا متکی است. معمولاً در برنامه هایی که درجه حرارت و فشارها زیاد است استفاده می شود اما رسانه ها بسیار خورنده نیستند.
واشر فلزی راه راه با لایه پوشش (واشر جیب فلزی):
لایه ای از مواد آب بندی نرم (مانند ورق گرافیتی) در سطوح فوقانی و پایین واشر فلزی راه راه اصلی اعمال می شود و سپس لبه ها با یک قالب پیچیده و ایمن می شوند. این متداول ترین نوع در صنعت است.

3. مزایا و برنامه ها
مزایای:
سازگاری: می تواند نوسانات در فشار و دما و تغییر شکل فلنج جزئی را در خود جای دهد.
آب بندی قابل اعتماد: عملکرد آب بندی بسیار بهتر از واشرهای مسطح.
مقاومت در برابر درجه حرارت بالا و فشار بالا: بدن فلزی می تواند در برابر دما و فشارهای بسیار بالاتر از واشرهای غیر فلزی مقاومت کند. مقاومت در برابر خوردگی: انتخاب مواد امکان سازگاری با رسانه های مختلف را فراهم می کند.
عمر طولانی خدمات: مقاومت عالی باعث می شود که نسبت به آرامش و شکست استرس کمتر مستعد شود.

برنامه های معمولی:
لوله ها ، دریچه ها ، پمپ ها و فلنج های کشتی در صنعت پتروشیمی.
توربین های بخار و سیستم های دیگ بخار در صنعت برق.
صنایع دارویی و مواد غذایی (316 فولاد ضد زنگ با روکش PTFE رایج است).
هرگونه اتصال فلنج با فشار متوسط ​​، فشار بالا و با درجه حرارت بالا که نیاز به آب بندی قابل اعتماد دارد. $ $
