مزایای واشر دندانه دار چیست؟

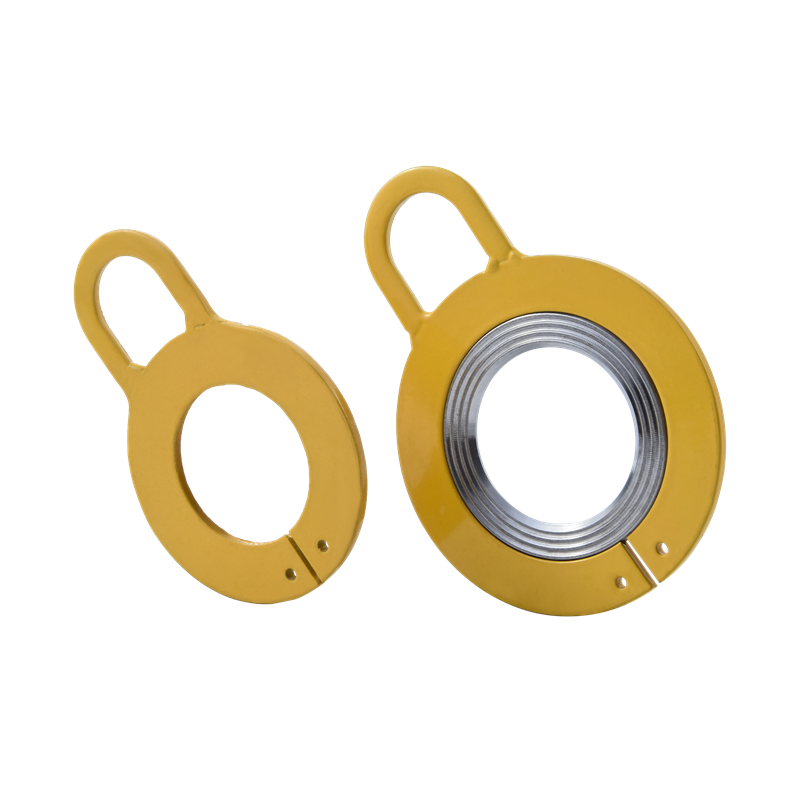

واشر کمپروفایل یک عنصر آب بندی فلزی و غیرفلزی مرکب با شیارهای دندانه دار متحدالمرکز یا مارپیچی هستند که روی سطح آنها ماشین کاری شده است. آنها از طریق تغییر شکل موضعی با فشار بالا در نوک دندان به آب بندی می رسند. آنها استحکام واشرهای فلزی را با خاصیت ارتجاعی واشرهای غیر فلزی ترکیب می کنند و به طور گسترده در کاربردهای با دمای بالا و فشار بالا استفاده می شوند.

1. مزایا و ویژگی های واشر Kammprofile

عملکرد عالی ضد شل شدن

طراحی درگیری دندانه دار: دندانه های روی سطح واشر هنگام سفت شدن، با سطح قطعه متصل (مانند سر پیچ یا مهره) درگیر می شوند و یک اینترلاک مکانیکی ایجاد می کنند و به طور موثر در برابر شل شدن ناشی از لرزش، ضربه یا بارهای دینامیکی مقاومت می کنند.

برتر از واشرهای مسطح معمولی: در حالی که واشرهای تخت سنتی فقط به اصطکاک متکی هستند، دندانه های واشر دندانه دار مقاومت ضد لغزش بیشتری را ایجاد می کنند.

نیروی نگهدارنده بالا

لبه‌های تیز دندانه‌ها تغییر شکل پلاستیک موضعی تحت فشار ایجاد می‌کنند و عمق درگیری سطح تماس را افزایش می‌دهند و پیش‌بار را حتی پس از استفاده طولانی‌مدت حفظ می‌کنند.

نیازی به اقدامات ضد شل شدن اضافی نیست

این می تواند جایگزین عناصر ضد شل شدن کمکی مانند واشرهای فنری و درزگیرهای نخی شود، روند مونتاژ را ساده کرده و هزینه ها و تعداد قطعات را کاهش می دهد.

مواد انعطاف پذیر و درمان های سطحی

مواد مختلف: فولاد کربن معمولی، فولاد ضد زنگ (مانند 304 و 316)، آلیاژهای مس و غیره، با محیط های مختلف (مانند کاربردهای مقاوم در برابر خوردگی و دمای بالا) سازگار می شوند.

درمان سطح اختیاری: گالوانیزه کردن، سیاه شدن، فسفاته کردن و غیره برای افزایش بیشتر مقاومت در برابر زنگ زدگی یا سایش.

سازگاری بالا

دندانه ها برای سطوح تماس ناهموار یا کمی تغییر شکل داده شده، بی نظمی های جزئی سطح را جبران کرده و تماس موثر را تضمین می کنند.

قابل استفاده برای اتصالات ساخته شده از مواد مختلف از جمله فلز و پلاستیک.

نصب آسان

به طور مستقیم بین پیچ و مهره و قطعه کار نصب می شود و نیازی به ابزار خاص یا عملیات پیچیده نیست.

قابلیت استفاده مجدد

برخی از طرح‌ها امکان جداسازی و حذف چندگانه را فراهم می‌کنند و در عین حال اثر ضد شل شدن را حفظ می‌کنند (اما، استفاده مکرر ممکن است عملکرد را کاهش دهد؛ این بر اساس شرایط کاربرد توصیه می‌شود).

مقرون به صرفه بودن

ساختار ساده و هزینه تولید کم، اما با اثربخشی قابل توجه ضد شل شدن، مقرون به صرفه بودن از بسیاری از راه حل های پیچیده ضد شل شدن پیشی می گیرد.

برنامه های کاربردی معمولی

محیط های ارتعاشی: موتورها و سیستم های انتقال در خودروها، حمل و نقل هوایی و ریلی.

تجهیزات سنگین: ماشین آلات ساختمانی و توربین های بادی.

تجهیزات الکترونیکی و الکتریکی: جلوگیری از شل شدن اتصالات مدار در اثر لرزش.

محیط های با دمای بالا/خورنده: خطوط لوله شیمیایی و تجهیزات نفتی (مواد مقاوم در برابر خوردگی مورد نیاز است).

اقدامات احتیاطی

خطر آسیب سطحی: دندانه ها ممکن است سطوح نرم را خراش دهند. مواد قطعه کار باید ارزیابی شود. کنترل پیش بارگذاری: سفت شدن بیش از حد ممکن است باعث وارد شدن بیش از حد دندانه های اره شود، عملکرد را مختل کند یا به قطعات آسیب برساند.

برای مواد ورقه ای بسیار نازک مناسب نیست: دندان اره ممکن است به قسمت های بسیار نازک نفوذ کند و باعث خرابی شود.

2. مشخصات واشر Kammprofile

آماده سازی قبل از نصب

بازرسی واشر

اطمینان حاصل کنید که پروفیل دندان سالم و بدون عیب است، با تحمل ارتفاع دندان در محدوده ± 0.02 میلی متر.

اندازه گیری یکنواختی ضخامت؛ اختلاف ضخامت در چهار نقطه باید ≤0.05mm باشد.

گزارش مواد را تأیید کنید، که باید با ASTM F104 یا GB/T 9129 مطابقت داشته باشد.

آماده سازی فلنج

زبری سطح آب بندی فلنج باید Ra ≤3.2μm، با بافت توزیع شعاعی باشد.

سطح آب بندی را با استون کاملاً تمیز کنید. حلال های کلر ممنوع است.

موازی بودن فلنج را بررسی کنید. انحراف با استفاده از حسگر باید ≤0.1mm/m باشد.

روش نصب

مرکز و موقعیت یابی

قطر داخلی واشر باید 0.5-1 میلی متر بزرگتر از قطر داخلی لوله باشد تا از آسیب ناشی از فرسایش رسانه جلوگیری شود.

هنگام نصب واشرهای دو دندانه، نوک دندان باید به سمت فشار بالا (یا در صورت عدم اطمینان به سمت فلنج) باشد.

پیچ و مهره پیش سفت

سفت کردن در چهار مرحله:

پیش سفت شدن اولیه تا 30 درصد گشتاور هدف

سفت شدن مورب تا 50% گشتاور

سفت شدن دایره ای تا 80 درصد گشتاور

در نهایت در دو مرحله به گشتاور 100% برسید.

از یک آچار گشتاور کالیبره شده استفاده کنید و خطا را در محدوده ± 5٪ حفظ کنید.

پیچ و مهره های فولاد کربنی خنک با روان کننده دی سولفید مولیبدن.

در حالی که گرم است دوباره سفت کنید.

پس از اینکه سیستم در ابتدا تا دمای عملیاتی گرم شد، پس از خنک شدن تا دمای 80 درجه سانتی گراد دوباره سفت کنید.

پیچ های آلیاژی با دمای بالا نیاز به افزایش 5 تا 8 درصدی گشتاور جبرانی دارند.

3. استانداردهای نگهداری و اسقاط واشر دندانه دار

مشخصات تعمیر و نگهداری منظم

بازرسی حین خدمت

مانیتورینگ استرس پیچ: هر شش ماه یکبار از فشارسنج اولتراسونیک بولت استفاده کنید. اگر پیش بارگیری اولیه بیش از 15 درصد کاهش یافت دوباره سفت کنید.

بررسی نشت: از یک آشکارساز نشت هالوژن (حساسیت ≤ 1×10-6 Pa·m³/s) برای بازرسی هفتگی سطح آب بندی استفاده کنید.

بازرسی خاموشی

ارزیابی وضعیت نوک دندان:

صاف کردن جزئی نوک دندان مجاز است (≤ 30٪ از ارتفاع اصلی).

ترک یا بیرون زدگی ریشه دندان ممنوع است.

بازرسی لایه مهر و موم:

کاهش ضخامت لایه گرافیت/PTFE ≤ 20%.

بدون شکاف سوراخ شعاعی (طول ترک کمتر از 2 میلی متر ممکن است به طور موقت استفاده شود).

الزامات تمیز کردن: از اتانول بی آب برای حذف رسوبات کربن در شیارهای دندان استفاده کنید (برس های فلزی ممنوع است).

سطوح آب بندی فلنج باید در یک جهت با کاغذ سنباده 800 (برای حذف لایه های اکسید) صیقلی شود.

معیارهای رد اجباری

آسیب های سازه ای

هر یک از شرایط زیر در ناحیه نیم رخ دندان رخ می دهد:

سه یا چند شکستگی متوالی دندان

سایش ارتفاع دندان > 0.1 میلی متر (برای ارتفاع دندان اصلی 0.3 میلی متر)

تغییر شکل خزشی قاب فلزی (انحراف صافی > 0.2 میلی متر)

خرابی مهر و موم

تست شده بر اساس ISO 5208:

نرخ نشت هلیوم > 1×10-5 Pa·m³/s

تست فشار هیدرولیک: فشار را به مدت 30 دقیقه حفظ کنید. افت فشار > 5%
