واشرهای Kammprofile چه وظایفی دارند؟

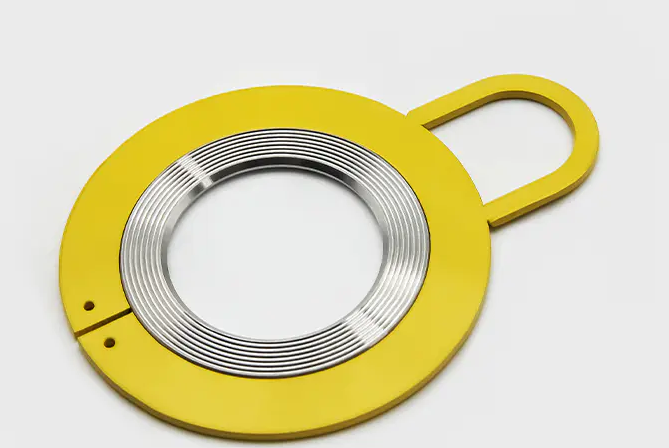

واشر کمپروفایل واشرهای فلزی مخصوص طراحی شده با دندانه های حلقوی یا شعاعی (نقوش دندان) روی سطح، عمدتاً برای تقویت عملکرد ضد شل شدن، ضد لرزش و آب بندی اتصال استفاده می شود. واشرهای دندانه دار معمولاً از یک هسته فلزی یک تکه با دندانه ها یا شیارهای متحدالمرکز روی هر دو سطح آب بندی ساخته می شوند که معمولاً با مواد آب بندی نرم مانند گرافیت یا PTFE (پلی تترا فلوئورواتیلن) ​​پوشانده می شوند.

1. ساختار و نوع

(1) ساختار اساسی

مواد: معمولاً فولاد کربن، فولاد ضد زنگ (مانند 304/316)، مس یا آلیاژ.
طراحی دندان:
نوع دندان خارجی: دندانه ها در لبه بیرونی واشر توزیع می شوند که برای سطوح نرم تر (مانند آلومینیوم) مناسب است.
نوع دندان داخلی: دندانه هایی روی حلقه داخلی قرار دارند تا از ظاهر قطعات متصل شده محافظت کنند.
نوع دندان داخلی و خارجی: دندانه های دو طرفه، اثر ضد شل شدن قوی تر.

(2) انواع متداول

واشر دندانه دار استاندارد: نوع عمومی که برای ضد لق شدن عمومی استفاده می شود.
واشر دندانه دار مخروطی: با مخروطی، مناسب برای آب بندی با فشار بالا (مانند اتصال فلنج).

2. عملکرد واشر دندانه دار

(1) ضد شل شدن و ضد لرزش

درگیری مکانیکی: دندانه‌ها در سطح کانکتور تعبیه شده‌اند تا یک قفل فیزیکی را تشکیل دهند و به طور موثر در برابر شل شدن ناشی از لرزش، ضربه یا بارهای دینامیکی مقاومت کنند.
جبران الاستیک: کشش مداوم را پس از تغییر شکل تحت فشار فراهم می کند و حتی اگر پیچ کمی عقب نشینی کند می تواند سفت بماند.

(2) پراکندگی استرس

ساختار دندانه دار ناحیه تماس را گسترش می دهد و خطر خرد شدن سطح کانکتور (به ویژه مواد نرم مانند آلومینیوم و پلاستیک) را کاهش می دهد.

(3) آب بندی کمکی

ناهمواری های میکروسکوپی سطح تماس را پر می کند و می تواند عملکرد آب بندی را در محیط های کم فشار در صورت ترکیب با درزگیرها بهبود بخشد.

(4) هدایت الکتریکی/حرارتی

مواد فلزی می توانند هدایت جریان یا عملکرد اتلاف حرارت قطعات اتصال را بهبود بخشند (مانند اتصال زمین الکتریکی، تثبیت رادیاتور).
سناریوهای قابل اجرا
تجهیزات با لرزش بالا: موتورها، حمل و نقل ریلی، توربین های بادی.
قطعات بار دینامیکی: ماشین آلات مهندسی، سیستم تعلیق خودرو.
اتصال مواد نرم: از شل شدن پیچ ها در آلیاژ آلومینیوم یا پلاستیک جلوگیری کنید.

3. استانداردهای تعویض واشر دندانه دار

(1) استانداردهای واضح برای جایگزینی

دندان های دندانه دار به شدت ساییده یا کند هستند
عملکرد: نوک دندان به وضوح صاف ساییده شده و تیزی خود را از دست می دهد (هنگام خراشیدن با ناخن هیچ خراشیدگی ندارد).
عواقب: از دست دادن توانایی گاز گرفتن و کاهش عملکرد ضد شل شدن.

(2) تغییر شکل واشر یا ترک خوردگی

عملکرد: تاب خوردگی کلی، شکستگی یا ترک ریشه دندان.
عواقب: ناتوانی در توزیع یکنواخت فشار، که ممکن است باعث آسیب به اتصال شود.

(3) شل شدن مکرر پیچ

عملکرد: همان موقعیت پس از چندین بار سفت شدن همچنان شل است و دلایل دیگر (مانند آسیب به رزوه پیچ) مستثنی هستند.
علت: دندانه های واشر از کار افتاده اند و نمی توانند کشش مداوم را ایجاد کنند.

(4) خرابی مهر و موم

عملکرد: نشت زمانی رخ می دهد که با آب بند استفاده شود (مانند نشت مایع/گاز از رابط فلنج).
علت: دندانه های واشر له شده و نمی توانند ناهمواری های سطح را پر کنند.
(5) خوردگی یا زوال مواد
عملکرد: نفوذ زنگ، verdigris (واشر مس) یا اکسیداسیون در دمای بالا (سطح مایل به آبی، شکننده). خطر: کاهش استحکام، پارگی و آلودگی احتمالی سیستم (مانند خطوط هیدرولیک).
